SANKEN Semiconductors

導電性マット・シート

F-730
導電性フロアマット
F-735
静電気対策シート
F-736
導電性クッションマット



F-760
0.45(W)×10(L)m
F-761
0.6(W)×10(L)m
F-762
0.75(W)×10(L)m
F-727
1(W)×1.8(L)m
F-728
1(W)×1(L)m
F-729
1(W)×10(L)m
F-702
1(W)×1(L)m
F-703
1(W)×1.8(L)m
F-705
1(W)×10(L)m
F-712
1(W)×1(L)m
F-713
1(W)×1.8(L)m
F-715
1(W)×10(L)m
品番 外形寸法 厚さ ESD管理値 重量 入数
F-730 1(W)×5(L)m 4mm Rg≦1×108Ω 27kg 1
F-735 900(W)×600(D)mm 12.7mm Rg≦1×107Ω 18kg 5
F-736 900(W)×600(D)mm 12.7mm Rg≦1×107Ω 3.5kg 1
F-760 0.45(W)×10(L)m 2mm Rg≦1×108Ω 15.5kg 1
F-761 0.6(W)×10(L)m 2mm Rg≦1×108Ω 20.7kg 1
F-762 0.75(W)×10(L)m 2mm Rg≦1×108Ω 25.5kg 1

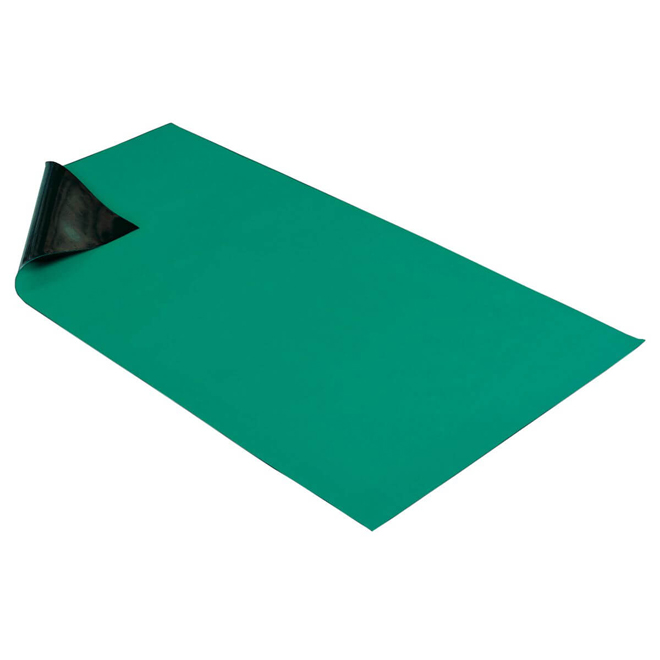

F-727 1(W)×1.8(L)m 2mm Rg≦1×109Ω 6.2kg 1

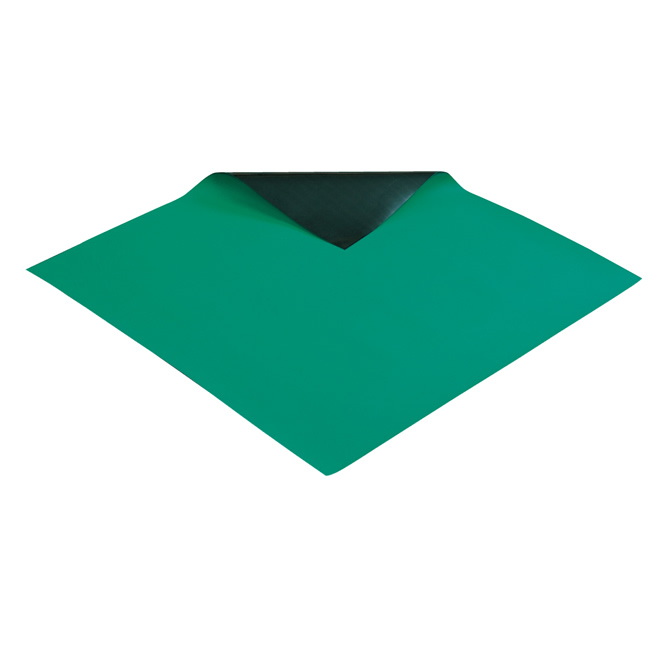

F-728 1(W)×1(L)m 2mm Rg≦1×109Ω 3.4kg 1
F-729 1(W)×10(L)m 2mm Rg≦1×109Ω 34.4kg 1
F-702 1(W)×1(L)m 2mm Rg≦1×108Ω 3.5kg 1
F-703 1(W)×1.8(L)m 2mm Rg≦1×108Ω 6kg 1
F-705 1(W)×10(L)m 2mm Rg≦1×108Ω 34kg 1
F-712 1(W)×1(L)m 2mm Rg≦1×108Ω 3.5kg 1
F-713 1(W)×1.8(L)m 2mm Rg≦1×108Ω 6kg 1
F-715 1(W)×10(L)m 2mm Rg≦1×108Ω 34kg 1



アースターミナル

F-161
F-162
F-165
F-166
F-167
　
　

品番 外形寸法
W x H x D		 電極板寸法 静電気
反応電圧		 内部抵抗 接続端子 重量
F-161 42 × 26 × 88mm   HBM1000V
以上		 1MΩ
未満		 4口※
(ネジ径M4)		 55g
F-162 42 × 26 × 88mm 50 × 85mm HBM1000V
以上		 1MΩ
未満		 4口※
(ネジ径M4)		 110g
F-165 70 × 30 × 52mm       バナナジャック2口
(4mmφ)、
その他5口
(ネジ径M4)		 48g
F-166 42 × 26 × 88mm       4口
(ネジ径M4)		 40g
F-167 42 × 26 × 88mm 50 × 85mm     4口
(ネジ径M4)		 95g

※2口は幹線専用。 ESD管理アイテムからのアース線は4本まで接続できます。



リストストラップ

F-152
F-153
F-154
F-155
品番 コード
全長		 コード
実効長		 プラグ径 ホック径 重量 ESD管理値 入数
F-152 3.0m 1.5m 4mmφ 7mmφ 40g 7.5×105≦Rg＜3.5×107Ω※着用状態 1
F-153 3.0m 1.5m 4mmφ 7mmφ 40g 7.5×105≦Rg＜3.5×107Ω※着用状態 1
F-154 1.9m 0.8m 4mmφ 10mmφ 31g 7.5×105≦Rg＜3.5×107Ω※着用状態 10
F-155 3.0m 1.5m 4mmφ 7mmφ 65g 7.5×105≦Rg＜3.5×107Ω※着用状態 1

※金属アレルギーの原因・反応には個人差があるため、完全に防ぐことは困難です。使用前にテストすることをお勧めします。



ESDバッグ

F-15-A
100(W)×150(D)mm
F-15-B
200(W)×250(D)mm
F-15-B
300(W)×450(D)mm
F-54-AA
70(W)×150(D)mm
F-54-A
100(W)×150(D)mm
F-54-B
200(W)×250(D)mm
F-54-C
300(W)×450(D)mm
F-55-A
100(W)×150(D)mm
F-55-B
200(W)×250(D)mm
F-55-C
300(W)×450(D)mm
　
　
品番 外形寸法 厚さ 材質 ESD管理値 入数
F-15-A 100(W)×150(D)mm 0.1mm ポリエチレン Rs<1×106Ω 10
F-15-B 200(W)×250(D)mm 0.1mm ポリエチレン Rs<1×106Ω 10

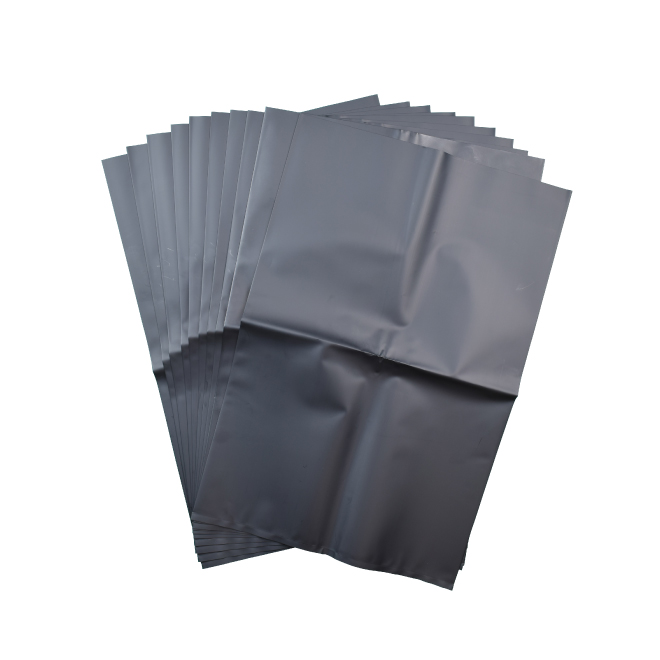

F-15-C 300(W)×450(D)mm 0.1mm ポリエチレン Rs<1×106Ω 10
F-54-AA 70(W)×150(D)mm 0.05mm ポリエチレン Rs＜1×1011Ω※ 10
F-54-A 100(W)×150(D)mm 0.05mm ポリエチレン Rs＜1×1011Ω※ 10
F-54-B 200(W)×250(D)mm 0.05mm ポリエチレン Rs＜1×1011Ω※ 10
F-54-C 300(W)×450(D)mm 0.05mm ポリエチレン Rs＜1×1011Ω※ 10
F-55-A 100(W)×150(D)mm 0.1mm ポリエチレン Rs＜1×1011Ω※ 10
F-55-B 200(W)×250(D)mm 0.1mm ポリエチレン Rs＜1×1011Ω※ 10
F-55-C 300(W)×450(D)mm 0.1mm ポリエチレン Rs＜1×1011Ω※ 10

※湿度が低くなると数値が高くなる可能性がありますので、必ず事前に測定の上、ご使用ください。



イオナイザー

F-93



アクリル板や各種素材、静電気を帯びているとチリやほこりを取るのは簡単ではありません。半導体や電子モジュールなど静電気に弱い部品も増えています。手元の作業環境の静電気を除去します。見えない失敗を防ぐためにもぜひご活用ください。



  • コストパフォーマンスに優れた直流式卓上型イオナイザー
  • コンパクトながら、大風量で広い範囲をしっかり除電。
  • 小さなスペースに設置できます。
  • スタンド底部に6mmφのネジ取り付け穴が3つあるため、壁面などに取り付け可能。



エア源 DCファン内蔵
定格電圧 DC12V(ACアダプター付)
出力電圧 DC±7kV(最大値)
消費電力 2.9W
イオンバランス ±10V以下(工場出荷時)
オゾン濃度 0.02ppm以下 (距離150mm)
最大風量 2.69m3/ min (距離150mm)
騒音レベル 60dB以下(距離300mm)
外形寸法 185(W)×201.5(H)×60(D)mm
重量 1.0kg(付属品含まず)
ESD管理値 電荷減衰1000Vから100Vまでの減衰時間が最大20秒



ご案内

半導体やモジュール部品、静電気でダメージを受ける部品は少なくありません。製造ラインにはもちろん、試作時にもぜひご利用ください。





ご購入についてのお願い

  • ・ ご注文の際は必ず事前に在庫状況をご確認願います。
